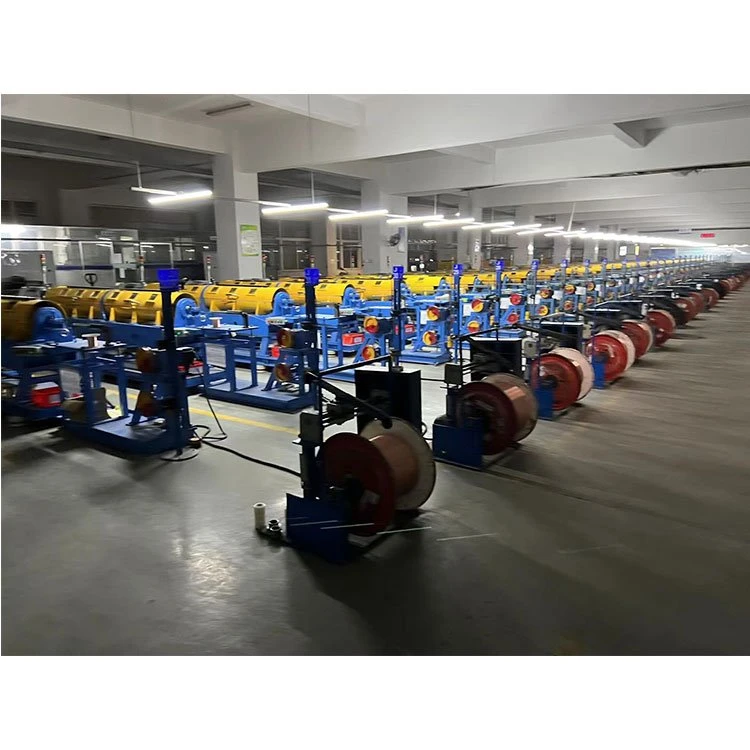

120/12 Машина за хоризонтално увијање цеви

Користите

Погодан је за каблове за пренос података (категорије пет, шест, седам) и високофреквентне каблове, рачунарске каблове, каблове за напајање и друге вишежичне каблове и синхроне траке.

Техничке карактеристике

Главна машина ХД-800 конзолног једноструког витла има конзолну структуру, која се састоји од ПЛЦ програма плус контрола брзине конверзије фреквенције плус пнеуматска контрола. , да би се обезбедила уједначена напетост кабла; како би се осигурала стабилност геометријске структуре након каблирања, усвојена је структура каблова са једним дугметом, а вођица великог пречника волана је дизајнирана да минимизира савијање и мале губитке; Кретање котура жице да узме и узме жицу, и повратно кретање котура жице, кроз двоструку контролу механичке везе и електричног уређаја, осигуравају да јединица има одличну синхронизацију из четири стања покретања, нормалан рад, споро заустављање и заустављање у нужди. Стабилне карактеристике; стабилне перформансе целе машине, једноставан рад, како би се осигурале одличне перформансе производа.

Цео систем

1. Оријентација уређаја: лево-десно → десно за увлачење

2. Напајање опреме: 380В/50ХЗ

3. Сликање: небеско плаво (може се направити према захтевима купаца)

Састав опреме

1. Комплет калупа за очи и мерача за сакупљање-----------------------------1 (стандардно)

2. Φ800 конзолна машина за једноструко увијање главни мотор ------------- 1 сет (стандард)

(1) Пречник уплетене жице: максимално Φ20 мм

(2) Вањски спољни пречник жице језгра: Φ1.0мм-4.0мм

(3) Опсег удаљености увртања: 30 мм-200мм

(4) Главни мотор: мотор од 15 КС плус регулација брзине конверзије фреквенције

(5) Мотор за навлачење: мотор од 5,5 КС плус диференцијал

(6) Мотор са каблом: мотор са редуктором од 1 КС

(7) Дизање калемова: електро-хидраулично подизање

(8) Брзина: 0~700/мин, нормална брзина 600ПРМ/мин

(9) Димензије: (Д×Ш×В) 380×172×178 цм

(10) Тежина: 5500КГ

(11) Пречник намотаја за намотавање: Φ800мм к600мм кΦ80мм (димензије обезбеђује корисник)

3. ПЛЦ компјутерска контролна кутија -------------------------------- 1 сет (стандардна)

(1) Електронски контролни део: ПЛЦ: Сиеменс систем,

(2) Интерфејс човек-машина: Тајван Велун 7 инча,

4. Машина за централно умотавање --------------------------------------- 1 сет (опционо)

5. Машина за бочно везивање --------------------------------------- 1 сет (опционо) подударање)

6. 12 дворедних пасивних носача за исплату напетости--------------------1 сет (опционо)

7. ХД-500 двоглави аутоматски уређај за исплату ---------------------- 1 сет (опционо)

8. ХД-500 машина за одмотавање и исплату ---------------------------- 1 сет (опционо)
